製品ラインナップ
スチール

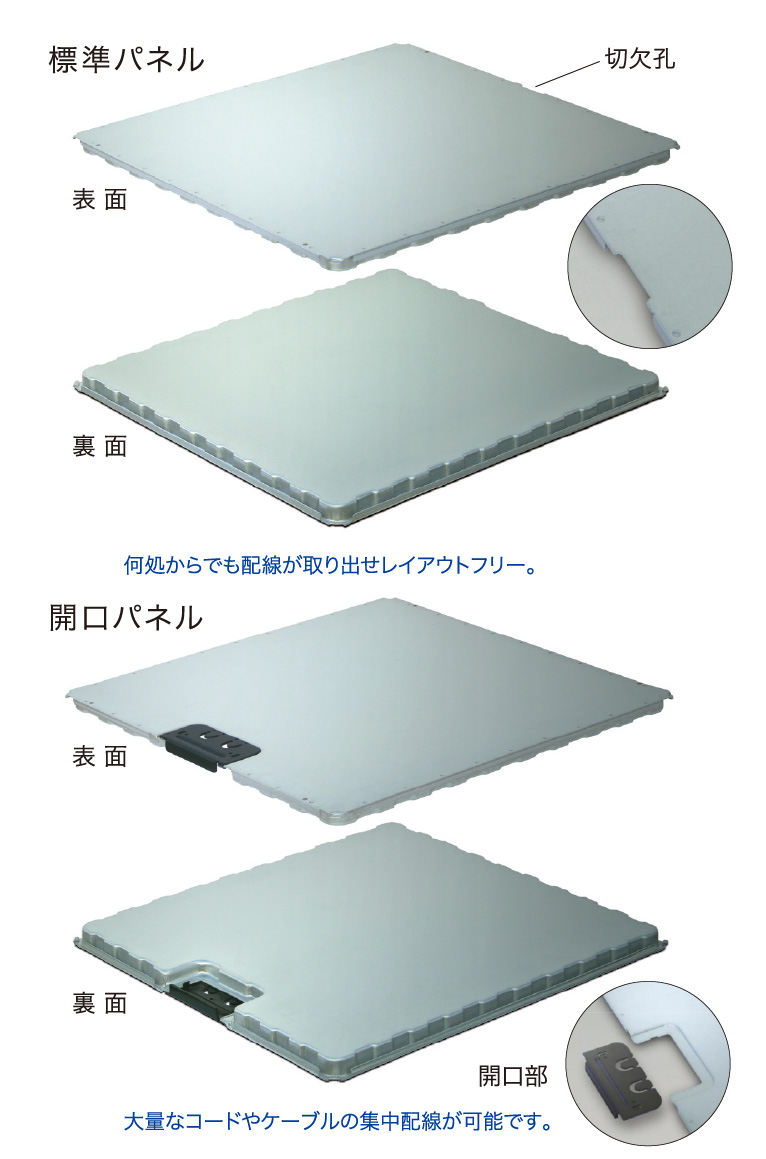

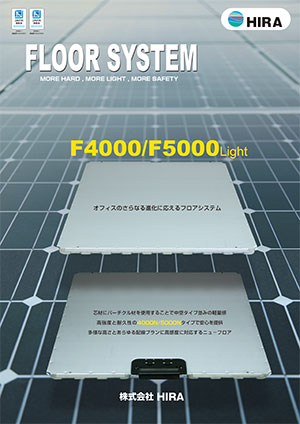

F4000 /
F5000 Light（500mmｘ500mm）
芯材にパーチクル材を使用することで空中タイプ並みの軽量感。
高強度と耐久性の4000N/5000Nタイプで安心を提供。
多様な高さとあらゆる配線プランに高感度に対応するニューフロア。
豊富な支柱サイズを取り揃え、自由な床高の設計・施工が可能です。
支柱バリエーション（耐震強度 1.0G対応）
（単位：mm）
| 標準高 | 床仕上げ高 |
|---|---|
| H40 | 39〜52 |
| H50 | 42〜55 |
| H60 | 51〜65 |
| H70 | 63〜84 |
| H80 | 68〜95 |
| H90 | 77〜105 |
| H100 | 87〜115 |
| H110 | 97〜125 |
| H120 | 107〜135 |
| 標準高 | 床仕上げ高 |
|---|---|
| H140 | 127〜155 |
| H150 | 137〜165 |
| H180 | 157〜205 |
| H200 | 177〜225 |
| H250 | 225〜275 |
| H300 | 275〜325 |
| H350 | 325〜375 |
| H400 | 375〜425 |
| H500 | 475～525 |
標準高H200より高い支持脚はパイプ仕様にて対応（受注生産）。
表に記載されていない床高につきましてはご相談ください。
| 品 番 | サイズ（mm） | 材 質 | 重 量 | 対応強度 |
|---|---|---|---|---|
| F4000Light | 500×500×19 | スチール＋パーチクルボード | 約5.2kg | 4000N |
| F5000Light | 500×500×19 | スチール＋パーチクルボード | 約5.3kg | 5000N |

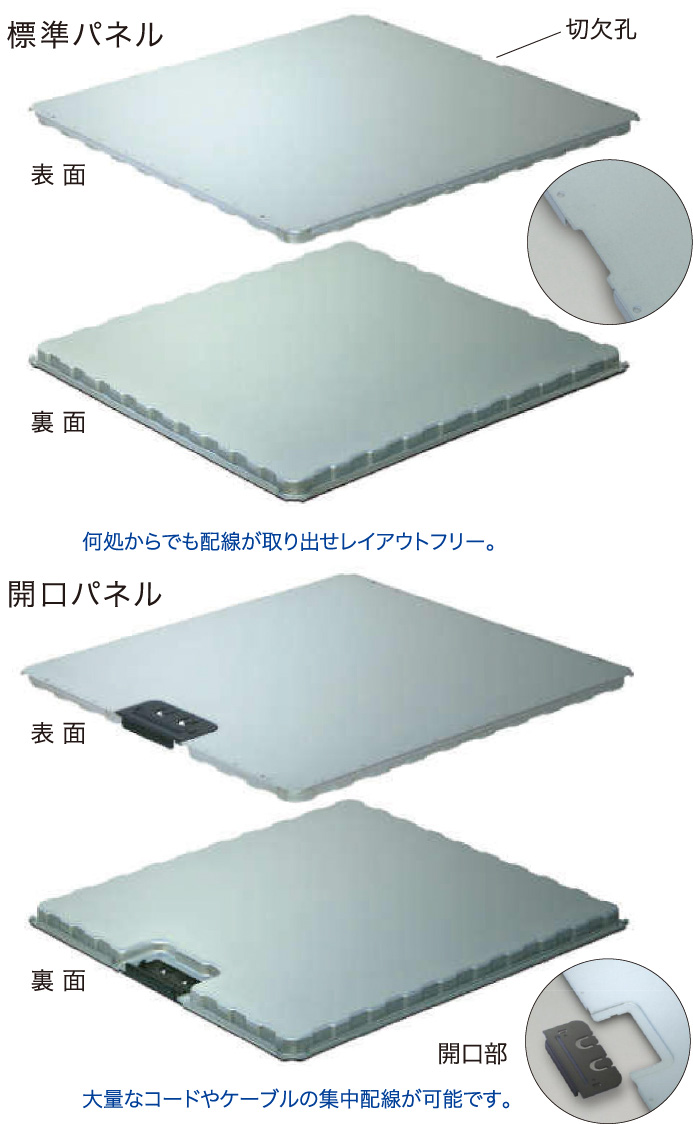

F6000 Light（500mmｘ500mm）
芯材にパーチクル材を使用することで空中タイプ並みの軽量感。
高強度と耐久性の6000Nタイプで安心を提供。
多様な高さとあらゆる配線プランに高感度に対応するニューフロア。
豊富な支柱サイズを取り揃え、自由な床高の設計・施工が可能です。
支柱バリエーション（耐震強度 1.0G対応）
（単位：mm）
| 標準高 | 床仕上げ高 |
|---|---|
| H50 | 44〜58 |
| H60 | 52〜68 |
| H70 | 68〜88 |
| H80 | 73〜100 |
| H90 | 77〜110 |
| H100 | 87〜120 |
| H110 | 97〜130 |
| H120 | 107〜140 |
| H150 | 137〜170 |
| H180 | 155〜205 |
| 標準高 | 床仕上げ高 |
|---|---|
| H200 | 175〜225 |
| H250 | 225〜275 |
| H300 | 275〜325 |
| H350 | 325〜375 |
| H400 | 375〜425 |
| H500 | 475〜525 |
| B脚 | |
|---|---|
| H180 | 165〜205 |
| H200 | 185〜225 |
標準高H180以上の支持脚はパイプ仕様にて対応（受注生産）。
表に記載されていない床高につきましてはご相談ください。
| 品 番 | サイズ（mm） | 材 質 | 重 量 | 対応強度 |
|---|---|---|---|---|
| F6000Light | 500×500×24 | スチール＋パーチクルボード | 約6.6kg/枚 | 6000N |

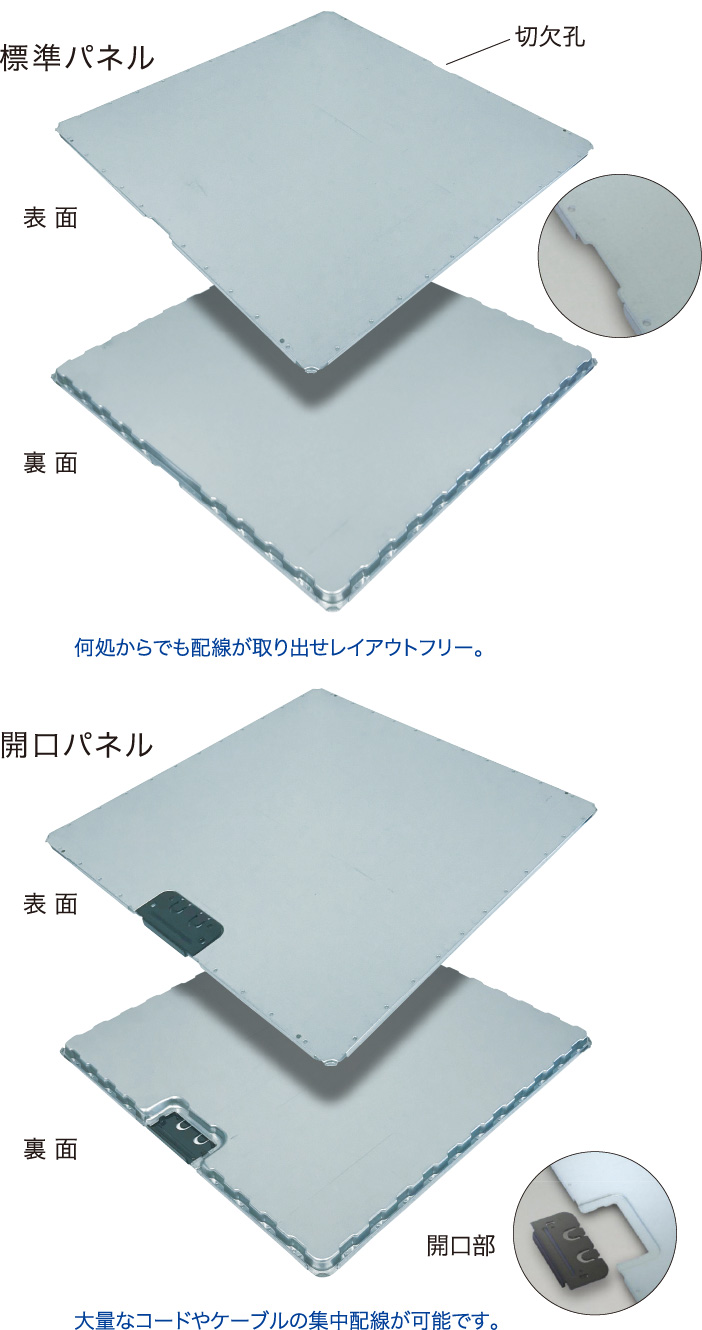

AF3000 Light /
AF5000 Light（600mmｘ600mm）
芯材にパーチクル材を使用することで空中タイプ並みの軽量感。
高強度と耐久性の3000N/5000Nタイプで安心を提供。
多様な高さとあらゆる配線プランに高感度に対応するニューフロア。
豊富な支柱サイズを取り揃え、自由な床高の設計・施工が可能です。
支柱バリエーション（耐震強度 1.0G対応）
（単位：mm）
AF3000Light
| 標準高 | 床仕上げ高 |
|---|---|
| H40 | 39〜52 |
| H50 | 42〜55 |
| H60 | 51〜65 |
| H70 | 63〜84 |
| H80 | 68〜95 |
| H90 | 77〜105 |
| H100 | 87〜115 |
| H110 | 97〜125 |
| H120 | 107〜135 |
| H140 | 127〜155 |
| H150 | 137〜165 |
| H180 | 167〜195 |
| H200 | 175〜225 |
| H250 | 225〜275 |
| H300 | 275〜325 |
| H350 | 325〜375 |
| H400 | 375〜425 |
| H500 | 475〜525 |
標準高H200以上の支持脚はパイプ仕様にて対応（受注生産）。
表に記載されていない床高につきましてはご相談ください。
AF5000Light
| 標準高 | 床仕上げ高 |
|---|---|
| H50 | 44〜58 |
| H60 | 52〜68 |
| H70 | 68〜88 |
| H80 | 73〜100 |
| H90 | 77〜110 |
| H100 | 87〜120 |
| H110 | 97〜130 |
| H120 | 107〜140 |
| H150 | 125〜175 |
| H180 | 155〜205 |
| H200 | 175〜225 |
| H250 | 225〜275 |
| H300 | 275〜325 |
| H350 | 325〜375 |
| H400 | 375〜425 |
| H500 | 475〜525 |
標準高H150以上の支持脚はパイプ仕様にて対応（受注生産）。
表に記載されていない床高につきましてはご相談ください。
| 品 番 | サイズ（mm） | 材 質 | 重 量 | 対応強度 |
|---|---|---|---|---|
| AF3000Light | 600×600×19 | スチール＋パーチクルボード | 約7.4kg | 3000N |
| AF5000Light | 600×600×24 | スチール＋パーチクルボード | 約8.7kg | 5000N |

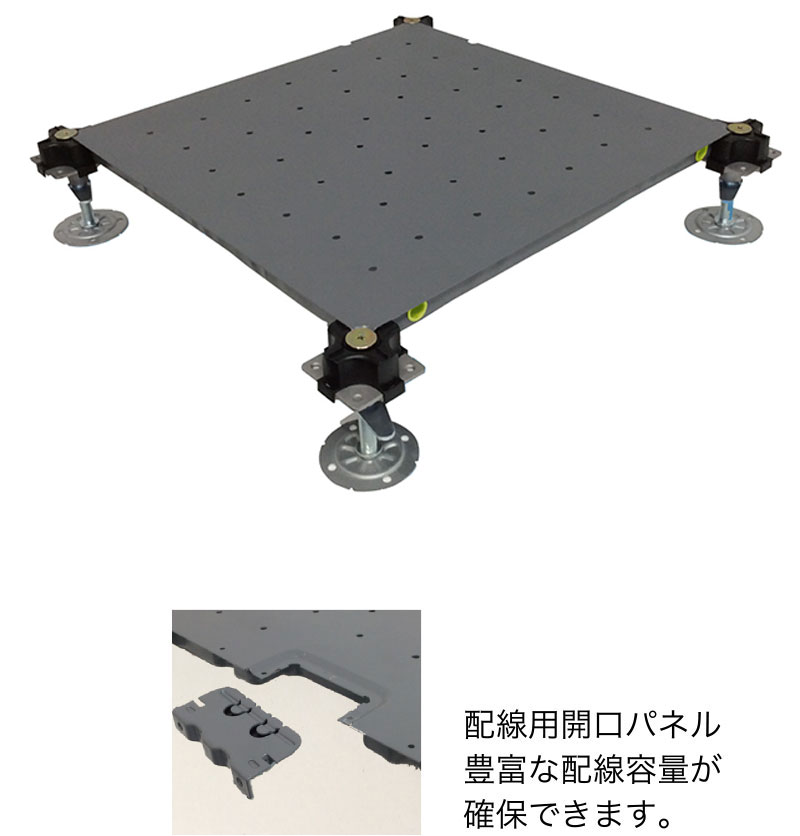

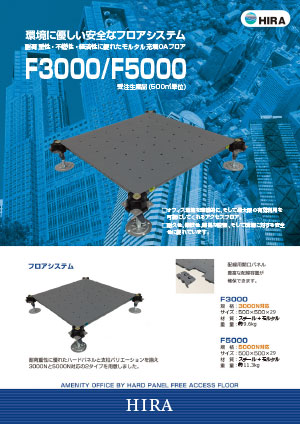

FS-F3000 / F5000（500mmｘ500mm）
鋼板パネルの中空部にモルタルを完全に充填した頑強・高重量タイプで、今までにない安定感のあるOAフロアをお届けします。
豊富な支柱サイズを揃え、オフィスに合わせた自由な床高の設計・施工が可能です。
支柱バリエーション（耐震強度1.0G対応）
受注生産品（500㎡単位）
（単位：mm）
| 製品名 | 標準高 | 床仕上げ高 | 配線有効高 |
|---|---|---|---|
| フロアシステム F3000 F5000 |
H50 | 50〜65 | 21〜36 |
| H60 | 55〜68 | 26〜39 | |
| H70 | 64〜84 | 35〜55 | |
| H80 | 71〜94 | 42〜65 | |
| H90 | 78〜108 | 49〜79 | |
| H100 | 88〜118 | 59〜89 | |
| H110 | 98〜128 | 69〜99 | |
| H120 | 108〜138 | 79〜109 | |
| H130 | 118〜148 | 89〜119 | |
| H140 | 128〜158 | 99〜129 | |
| H150 | 138〜168 | 109〜139 | |
| H180 | 160〜230 | 131〜201 | |
| H200 | 180〜250 | 151〜221 | |
| H250 | 230〜300 | 201〜271 | |
| H300 | 280〜350 | 251〜321 | |
| H350 | 330〜400 | 301〜371 | |
| H400 | 380〜450 | 351〜421 | |
| H500 | 480～550 | 451～521 |
標準高H180以上の支持脚はパイプ仕様にて対応（受注生産）。
表に記載されていない床高につきましてはご相談ください。
| 品 番 | サイズ（mm） | 材 質 | 重 量 | 対応強度 |
|---|---|---|---|---|
| FS-F3000 | 500×500×29 | スチール＋モルタル | 約9.6Kg | 3000N |
| FS-F5000 | 500×500×29 | スチール＋モルタル | 約11.6Kg | 5000N |
樹脂

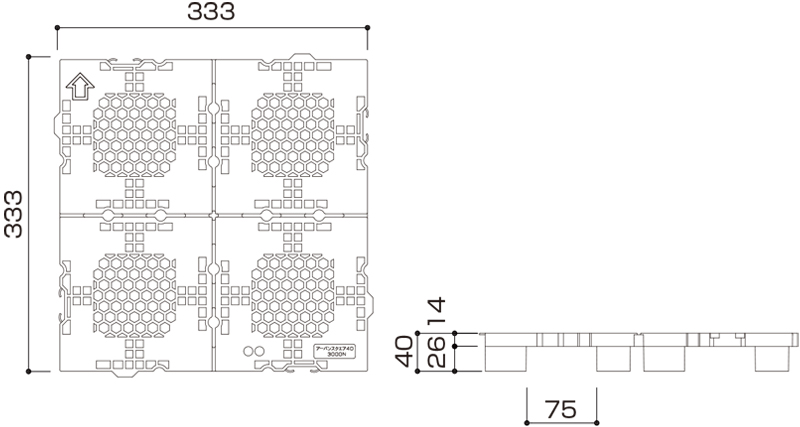

アーバンスクエアH40
リサイクル材料100%を使用することで環境に配慮し、JIS A 1450：2021試験方法に基づくフリーアクセスフロアの性能評価に対応した3000Nタイプのニューフロア。
- サイズ
- 333×333×40h
- 主材料
- PP＋PE混合体
- カラー
- ブラック
- 重 量
- 約9.0kg/m2
| 床上げ高 | 40mm |
| 配 線 高 | 20mm |
フリーアクセスフロアの性能評価
| 位置\変形量 | 3000N | 残留変形 |
|---|---|---|
| 最 弱 部 | 5mm以下 | 3mm以下 |
アーバンスクエアH50
リサイクル材料100%を使用することで環境に配慮し、JIS A 1450：2021試験方法に基づくフリーアクセスフロアの性能評価に対応した3000Nタイプのニューフロア。

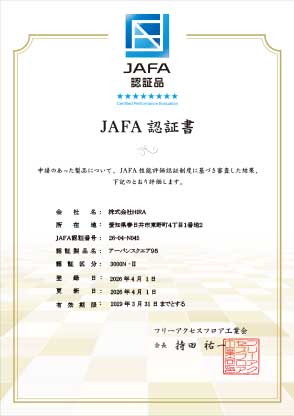

樹脂製のOAフロアで唯一、 JAFAの性能評価認証を取得しました。 ※2023年4月現在
- サイズ
- 333×333×50h
- 主材料
- PP＋PE混合体
- カラー
- ブラック
- 重 量
- 約8.1kg/m2
| 床上げ高 | 50mm |
| 配 線 高 | 36mm |
フリーアクセスフロアの性能評価
| 位置\変形量 | 3000N | 残留変形 |
|---|---|---|
| 最 弱 部 | 5mm以下 | 3mm以下 |
| 燃焼試験 | 残炎時間 |
|---|---|
| グレードⅡ | 0秒を超え60秒以下 |

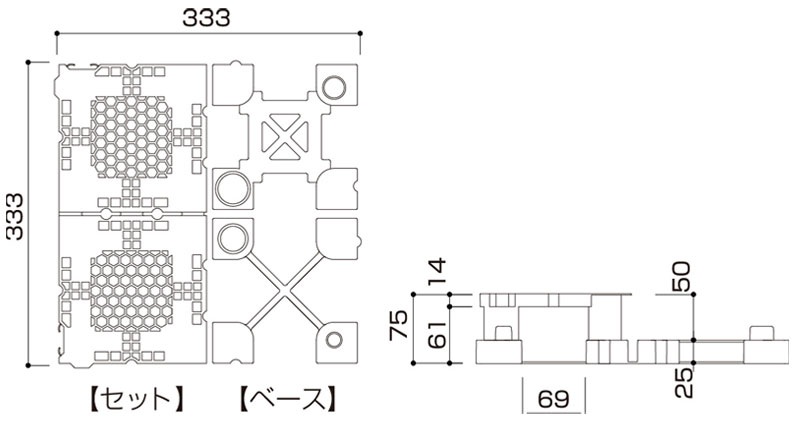

アーバンスクエアH75
リサイクル材料100%を使用することで環境に配慮し、JIS A 1450：2021試験方法に基づくフリーアクセスフロアの性能評価に対応した3000Nタイプのニューフロア。
- サイズ
- 333×333×75h
- 主材料
- PP＋PE混合体
- カラー
- ブラック
- 重 量
- 約12.0kg/m2
| 床上げ高 | 75mm |
| 配 線 高 | 61mm |
フリーアクセスフロアの性能評価
| 位置\変形量 | 3000N | 残留変形 |
|---|---|---|
| 最 弱 部 | 5mm以下 | 3mm以下 |

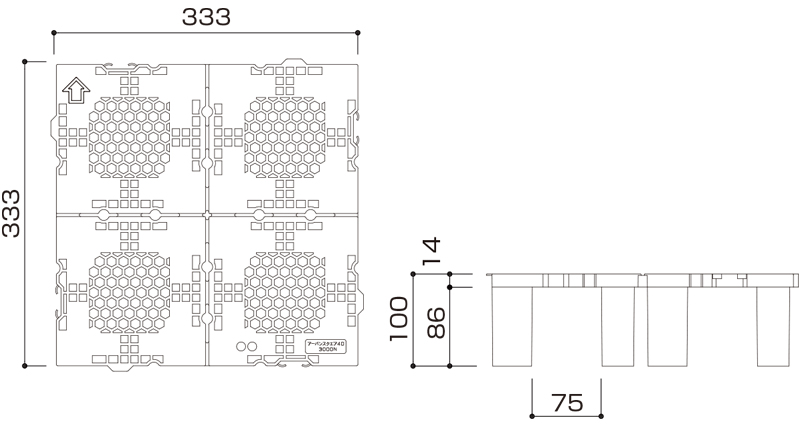

アーバンスクエアH100
リサイクル材料100%を使用することで環境に配慮し、JIS A 1450：2021試験方法に基づくフリーアクセスフロアの性能評価に対応した3000Nタイプのニューフロア。
- サイズ
- 333×333×100h
- 主材料
- PP＋PE混合体
- カラー
- ブラック
- 重 量
- 約12.0kg/m2
| 床上げ高 | 100mm |
| 配 線 高 | 79mm |
フリーアクセスフロアの性能評価
| 位置\変形量 | 3000N | 残留変形 |
|---|---|---|
| 最 弱 部 | 5mm以下 | 3mm以下 |
アルミ
ソリッドパネル
ソリッドパネルはアルミダイカスト製ならではの軽量高精度、高強度の耐荷重パネルとして最大荷重が求められる場所に採用される為に設計された製品です。
ブラインドパネルとも呼ばれることもあります。
特徴
- 優秀な耐荷重製品です。
- レイアウト変更に便利です。
- □500パネルよりm2当たりのパネルや支持脚の数量を少なくできて経済的です。
- □600パネルでは床下のスパンが広くとれます。
- 多様な仕上げ材がお選びできます。
- リサイクル可能品です。
- 不燃性製品です。
【ソリッドパネル一覧表】
| モデル | シリーズ | 寸法・高さ (基板のみ) |
中央集中荷重(N) (2.0㎜たわみ以下) |
破壊荷重(N) | 表面仕上げ材 |
|---|---|---|---|---|---|
| 500 | B-A3S | □500mm X t32mm | 6000 | 15000 |
【 タイル 】 導電性タイル 帯電防止タイル 【 エポキシ焼き付け塗装 】 導電性グレー 導電性アイボリー 導電性ニッケルクロムメッキ 非導電性シルバー |
| 600 | B-A3L | □ 600mm X t39 ~ t48mm | 5000 | 12500 | |
| B-A3N | □ 600mm X t39 ~ t48mm | 6000 | 15000 | ||
| B-A4L | □ 600mm X t44 ~ t48mm | 8000 | 20000 | ||
| B-A4LS | □ 600mm X t44 ~ t48mm | 8500 | 21000 | ||
| B-A4N | □ 600mm X t48mm | 10000 | 23000 | ||
| B-A4M | □ 600mm X t48mm | 11500 | 24000 | ||
| B-A4E | □ 600mm X t48mm | 15000 | 33000 | ||
| B-A4U | □ 600mm X t48mm | 17000 | 39000 | ||
| B-A4US | □ 600mm X t48mm | 20000 | 40000 | ||
| B-A4UH | □ 600mm X t48mm | 28000 | 69000 |
※ 製品の形状及び仕様は設計変更により予告無く変わることがあります。
※ B-A3S (□500) は受注生産品となります。（最少発注量3,000枚）
パンチングパネル
耐荷重はもちろん、クリーンルームやサーバールームなどの空調が必要な場所に採用される為、独自の穴あけ加工にて17.4%〜22%までの開口率が取られます。
パンチングパネルとも呼ばれます。
特徴
- 優秀な耐荷重製品です。
- 円満な気流の流れがとれます。
- 同サイズのソリッド、グレーチングパネルはそれぞれ互換ができて機器の配置状況に応じて併用も可能です。
- □600パネルでは床下のスパンが広くとれます。
- 多様な仕上げ材がお選びできます。
- リサイクル可能品です。
- 不燃性製品です。
【パンチングパネル一覧表】
| モデル | シリーズ | 寸法・高さ (基板のみ) |
開口率 | 中央集中荷重(N) (2.0㎜たわみ以下) |
破壊荷重(N) | 表面仕上げ材 |
|---|---|---|---|---|---|---|
| 500 | P-A3S | □ 500mm X t32mm | 17.4% | 5000 | 12500 |
【 タイル 】 導電性タイル 帯電防止タイル 【 エポキシ焼き付け塗装 】 導電性グレー 導電性アイボリー 導電性ニッケルクロムメッキ 非導電性シルバー |
| 600 | P-A3L | □ 600mm X t39 ~ t48mm | 20%·22% | 5000 | 12500 | |
| P-A3N | □ 600mm X t39 ~ t48mm | 20%·22% | 6000 | 15000 | ||
| P-A4L | □ 600mm X t44 ~ t48mm | 18%·20%·22% | 8000 | 19000 | ||
| P-A4LS | □ 600mm X t44 ~ t48mm | 18%·20%·22% | 8500 | 20000 | ||
| P-A4N | □ 600mm X t48mm | 18%·20%·22% | 10000 | 22000 | ||
| P-A4M | □ 600mm X t48mm | 18%·20%·22% | 11000 | 23000 | ||
| P-A4E | □ 600mm X t48mm | 18%·20%·22% | 14000 | 32000 | ||
| P-A4U | □ 600mm X t48mm | 18%·20%·22% | 16000 | 38000 | ||
| P-A4US | □ 600mm X t48mm | 18%·20%·22% | 19000 | 39000 |
※ 製品の形状及び仕様は設計変更により予告無く変わることがあります。
※ P-A3S (□500) は受注生産品となります。（最少発注量3,000枚）
グレーチングパネル
グレーチングパネルはクリーンルームやサーバールームなどの空調が必要な場所に採用される為独自の穴あけ加工にて51%の最大か開口率が取れます。
グリルパネルとも呼ばれます。
特徴
- 51%の最大開口率がとれます。
- 騒音の少ない快適な環境つくりができます。
- レイアウト変更が容易です。
- 同サイズのソリッド、パンチングパネルはそれぞれ互換ができて機器の配置状況に応じて併用も可能です
- □600パネルでは床下スパンが広くとれます。
- 軽量で加工性が良い製品です。
- リサイクル可能品です。
- 不燃性製品です。
【グレーチングパネル一覧表】
| モデル | シリーズ | 寸法・高さ (基板のみ) |
開口率 | 中央集中荷重(N) (2.0㎜たわみ以下) |
破壊荷重(N) | 表面仕上げ材 |
|---|---|---|---|---|---|---|
| 600 | G-A4N | □ 600mm X t50mm | 51% | 9800 | 22000 |
【 エポキシ焼き付け塗装 】 導電性グレー 導電性アイボリー 導電性ニッケルクロムメッキ 非導電性シルバー |
※ 製品の形状及び仕様は設計変更により予告無く変わることがあります。
